汽車配件表面缺陷視覺檢測

汽車配件表面缺陷檢測是產品質量管理和保證(QC/QA)和失敗分析(FA)的重要組成部分。這些零件中有些是用難以加工的材料制成的,需要用顯微鏡等光學儀器分析。例如,橡膠制成的輪胎表面、汽車排氣口的塑料蓋子表面對比度低,因此很難用一般的照明方式檢測到缺陷的存在。


如下所述,國玉機器視覺檢測系統有助于檢查、測量分析和報告,可以快速輕松地制造難以觀察到的缺陷,還可以更快地改善輪胎和排氣孔蓋等動力部件。使用卡DVM6數字顯微鏡的以下性能,可以快速獲得QC檢查的可靠結果。


自動跟蹤和保存的重復性,顯微鏡最重要的硬件參數可以記憶(編碼)。例如,使用的乘數、照明和相機設置等參數條件可以快速再現;

大變焦范圍16: 1,支持熱插拔的鏡頭開關;
快速角度旋轉,傾斜角度從不同角度觀察樣品;
集成發光二極管(LED)環和同軸光,多向照明模式;
數碼快照和數碼10MP數碼相機,高清視頻;


通過XY拼圖功能和Z軸掃描成像功能,可以拍攝大范圍景深的圖像。
該報告側重于傾斜功能和通用性(上面的紅色字體部分)。下圖說明了與當前行業中使用的方法相比,使用 國玉機器視覺檢測系統執行檢查和QC任務的流程圖類型。這表明工作流效率的提高與流程復雜性和工作流階段成反比。

汽車配件表面缺陷視覺檢測


1、使用國玉機器視覺檢測系統立即觀察
在不損傷樣品的情況下,直接放在載體上即可觀察到。

汽車配件表面缺陷視覺檢測


汽車輪胎胎面花紋

汽車配件表面缺陷視覺檢測


汽車輪胎內胎截面(紅色箭頭)

汽車配件表面缺陷視覺檢測


汽車排氣口蓋子的俯視圖(紅色圓圈是缺陷)

汽車配件表面缺陷視覺檢測


汽車排氣口蓋子的側面圖(如果紅色圓圈是缺陷的話)

汽車配件表面缺陷視覺檢測


不必損傷樣品,放在載體上即可觀察

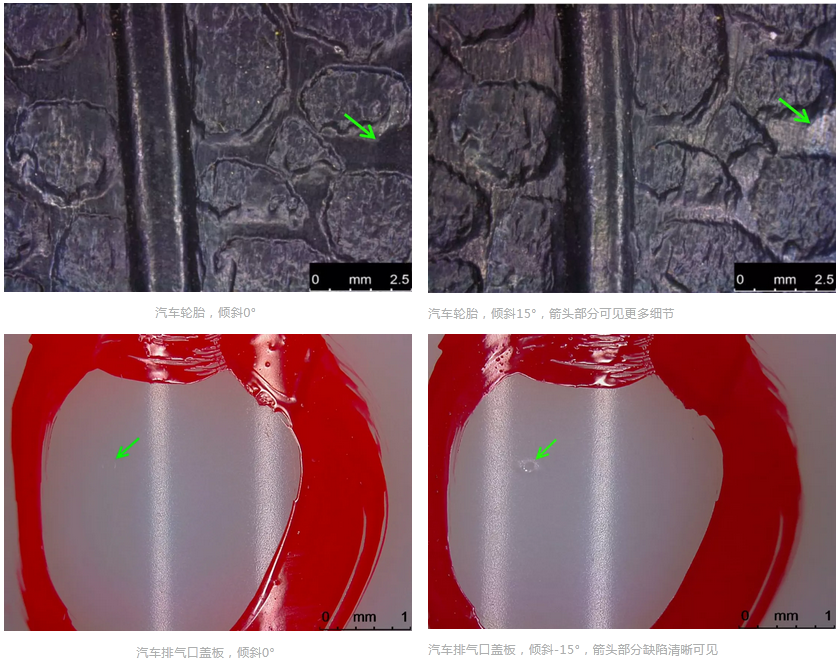

2、使用國玉機器視覺檢測系統旋轉角度功能觀察樣品
支架可以傾斜60度,托架可以旋轉180度,而不更改樣品角度。

汽車配件表面缺陷視覺檢測


3利用國玉機器視覺檢測系統在不同照明模式下觀察


(1)綜合照明模式為名將、暗場、傾斜照明及四分之一波長偏光。

汽車配件表面缺陷視覺檢測
汽車配件表面缺陷視覺檢測

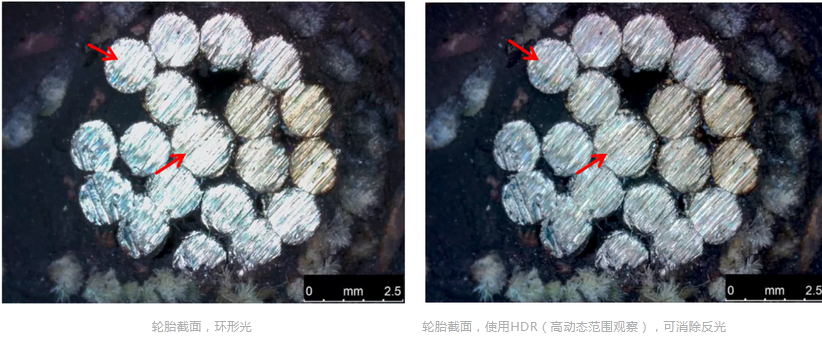

(2)在使用圖像預覽功能的實時模式下,可以調用預設照明場景,自動實現照明類型、亮度、曝光時間、對比度、HDR成像等6種圖像效果。

汽車配件表面缺陷視覺檢測

總結
國玉機器視覺檢測系統 在汽車零部件檢查、質量管理(QC)和輪胎和汽車排氣口檢查等錯誤分析(FA)中為用戶提供了更有效的解決方案。除了提供大編碼、快速放大倍數、10萬像素攝像頭等外,還使用卡DVM6的傾斜功能和多種照明模式檢查汽車黑色橡膠輪胎和白色塑料排氣孔蓋時效果非常好。
